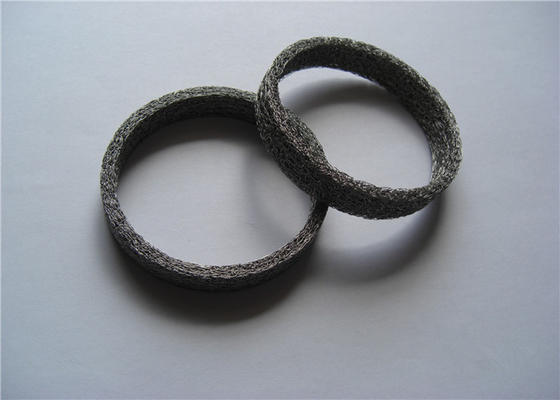

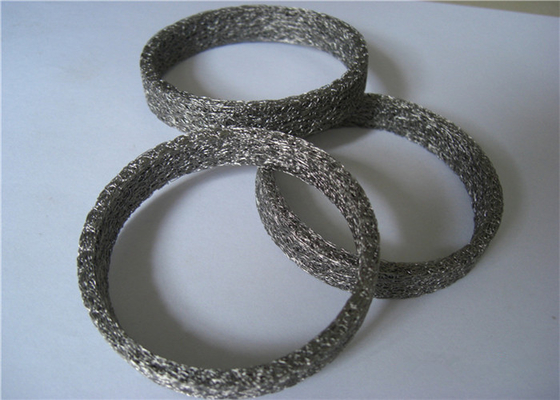

Dia50 * 25mm Podkładka z siatki drucianej SS Uszczelki z dzianiny siatkowej do ekranowania

Uszczelki z siatki drucianej ze stali nierdzewnej Dia50 * 25 mm do ekranowania

Uszczelki z dzianiny drucianej Opis

Uszczelki z siatki plecionej są wykonane ze stopu Monel, aluminium, stali nierdzewnej lub drutu stalowego pokrytego cynowaną miedzią, wplecione w ciągłe odcinki lub paski.Stosując tę ​​technikę, można wyprodukować szereg wytrzymałych, sprężystych odcinków uszczelek, zapewniających doskonałe właściwości ekranujące dzięki dużej liczbie bezpośrednich punktów styku metal-metal.

Dzianinowe uszczelki z siatki drucianej same w sobie nie zapewniają żadnego uszczelnienia środowiskowego, ale mogą być stosowane w połączeniu z konwencjonalnymi odcinkami uszczelek elastomerowych, aby zapewnić dowolny wymagany poziom ekranowania EMI i uszczelnienia środowiskowego.

Typ uszczelek z dzianiny drucianej

1. Solidna siatka

Siatki dziane mogą być formowane w różnych przekrojach, najczęściej kwadratowych, prostokątnych lub okrągłych.Ze względu na dużą gęstość metalu sekcje te zapewniają bardzo dobre właściwości ekranowania, ale wymagają stosunkowo dużych sił ściskających.Zazwyczaj sekcje te są połączone z paskiem nośnym z gumy gąbczastej, aby utworzyć uszczelnienie kompozytowe, a całkowita wymagana siła ściskania jest minimalizowana dzięki utrzymywaniu małej sekcji tkanej siatki.

Małe uszczelki z siatki kompresyjnej w postaci uszczelek, cylindrów itp. można wykonać za pomocą narzędzia kompresyjnego do formowania siatki dzianej.Uszczelki te zapewniają solidny, niezawodny kontakt i są idealne do zastosowań z uziemieniem.

2. Elastomerowa siatka rdzeniowa

Uszczelki te są częściowo wykonane z plecionego drutu bezpośrednio na wytłaczanym rdzeniu elastomerowym, zapewniając połączone zalety dobrego ekranowania zapewnianego przez siatkę dziewiarską oraz elastyczność rdzenia elastomerowego i trwałe odkształcenie przy niskim ściśnięciu.

3. Pas z dzianiny ("płaski")

Dziane siatki mogą tworzyć paski lub paski o szerokości do 500 mm, ale częściej występują między 20 mm a 100 mm.W tej postaci doskonale nadaje się do ekranowania kabli.

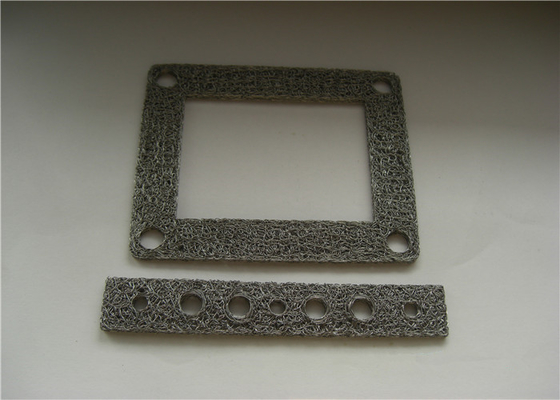

4. Uszczelka do montażu ramy

Uszczelki z dzianej siatki i tam, gdzie muszą być połączone z uszczelnieniem środowiskowym, można przymocować do ramy ze stopu aluminium.To z kolei może być wstępnie nawiercone, dzięki czemu zespół uszczelki można łatwo zainstalować lub wymienić w razie potrzeby.Uszczelka jest bezpiecznie zamocowana, eliminując potrzebę dodawania tej cechy do samej obudowy/otworu.

Dane techniczne uszczelek z dzianiny drucianej

Zastosowanie uszczelek z dzianiny drucianej

Uszczelki z dzianej siatki zapewniają niezawodną, ​​wysoką wydajność i mogą wytrzymać trudne warunki pracy i warunki, dzięki czemu idealnie nadają się do wymagających zastosowań, takich jak:

Drzwi przemysłowe kuchenki mikrofalowej

Szafy komunikacyjne

Infrastruktura kolejowa

Szafka ekranowana

Zdjęcia pokazują!
